簡擺式破碎機的結構設計和原理

鄭州天宇重工 2021-12-20

咨詢

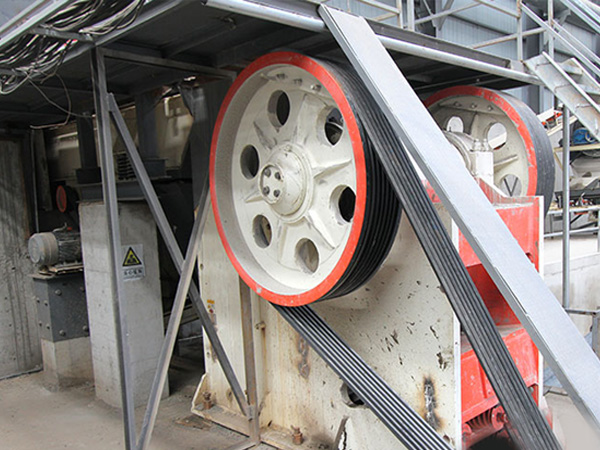

　簡擺式破碎機是顎式破碎機的一種，由于顎板的運行軌跡相較于復擺式破碎機更加簡單，因此稱作簡擺破碎機，目前的簡擺式破碎機按照產量不同可以制作大型設備、重型設備和小型設備，多用于處理一些高硬度的礦石粗碎。

簡擺式破碎機的結構設計

簡擺破碎機是由電機、動鄂板和定顎板、偏心軸、推力板、飛輪等主要部分組成，其中動顎懸掛于偏心軸上，在推力板和偏心軸的作用下做左右擺動，不斷靠近定顎板來擠壓物料；偏心軸在電機的的動力作用下不斷旋轉，從而帶動動顎板向定顎板擠壓呈左右的往復運動，在這個過程中進入破碎腔的破碎受到擠壓而產生破碎。
簡擺式破碎機采用的是曲柄雙連桿的設計，這樣在破碎較硬的物料時，偏心軸和連桿受到的反作用力較小不易損壞，且破碎力也更強一些。簡擺式破碎機的結構設計比復擺式破碎機要簡單很多，不僅偏心軸受到的沖擊力較少，而且動顎的垂直運動行程也較小，物料不易出現反復破碎的情況，出料粒型好。

簡擺式破碎機的工作原理

簡擺式破碎機是通過動顎的左右往復式運動所產生的擠壓力來破碎物料，在電機的帶動下，偏心軸不斷旋轉，從而帶動懸掛偏心軸上的動顎不斷靠近定顎，呈左右擺動的軌跡，從進料口落入的礦石受到兩顎之間的擠壓、劈裂作用進行破碎。由于動顎和定顎呈倒V狀，因此剛進入的物料所收到的擠壓力較小，經過上端的擠壓破碎后，在動顎離開固定顎式，物料會往下移動一段距離，受到更大的擠壓力，當壓力上升到超過物料所能承受的強度時，即發生破碎，經過若干周期后，被破碎后的物料便從排料口排出。
